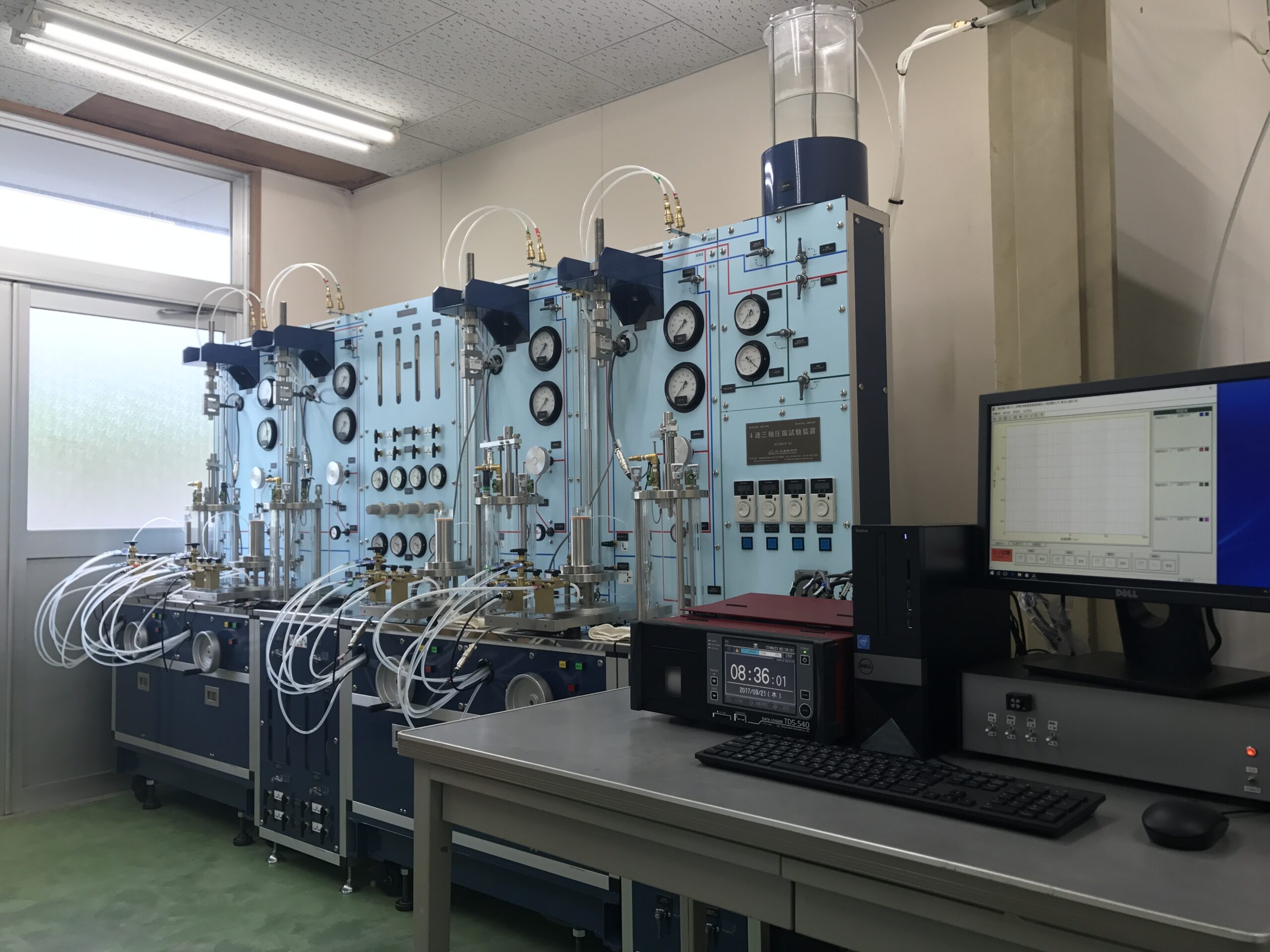

自動式4連三軸圧縮試験装置 SG-1099
本機は、土の三軸圧縮試験において、試験準備完了後はPCからの指示により、圧密試験からせん断試験まで自動に行うことができます。
圧密試験（ 等方圧密 ）時においては、各三軸室に対し各々（ 最多 4連 ）側圧、B.P.制御を行い、せん断試験時においては一斉同時載荷方式となります。
自動式4連三軸圧縮試験装置の構成
| 載荷枠（ 4連同時載荷方式 ）： 1式 三軸室 ： 4台 荷重計 ロードセル 2 kN ： 4式 側圧計 1 MPa ： 4式 間隙水圧計 ‐ 0.1 ～ 1 MPa ： 4式 体積変化計 25 ml ： 4台 変位計 50 mm ： 1台 増幅器（ 最多17チャンネル ）： 1式 軸負荷表示計 ： 4台 PC及びモニター ： 1式 レーザープリンタ ： 1台 X-Yプロッタ ： 1台 制御・計測ソフト ： 1式 データ処理ソフト ： 1式 二重負荷装置 ： 1式 |
自動式4連三軸圧縮試験装置の仕様
| 1. 載荷枠 a.負荷方式 ： 4連同時載荷方式 b.負荷能力 ： 8 kN （ 2 kN × 4連 ） c.負荷速度 ： 0.005 ～ 5 mm/min. 2. 適用供試体 a.寸法 ： 35 × ｈ 80 及び 50 × ｈ 100 mm 但し、2連以上の試験時においては同一の高さとします。 b.供試体条件 ： 通常の状態にて自立できるものとします。 3. 荷重計 a.最大容量 ： 圧縮 2 kN b.方式：ひずみゲージ式ロードセル 4. 側圧計 a.最大容量 ： 1 MPa b.方式：ひずみゲージ式セル型圧力計 5. 間隙水圧計 a.最大容量 ： -0.1 ～ 1 MPa b.その他仕様内容は側圧計と同仕様とします。 6. 体積変化計 a.定 格 値 ： 25 ml b.計測方式 ： 体積変化計測用ビュレットの水頭圧力を微差圧計にて変換計測 7. 変位計 a.定格変位値 ： 50mm（ 直動式 ） b.方式：ひずみゲージ式変位計 8. 増幅器（ 17チャンネル ） a.入力 ： ひずみゲージ式センサ b.出力 ： 各 ch.2 出力（計測及び制御用） ＊自立ラックに装着するものとします。 9. 荷重表示器 a.表 示 値 ： 000.0 ～ 1999.9 N b.表示大きさ ： h 14 × w 8 mm/1桁 ＊三軸室セット時において、載荷ピストンと供試体の接触状態を確認するため、 載荷枠部附近の見やすい位置に装着するものとします。 10. 二重負荷装置 三軸圧縮試験における供試体飽和を迅速に行うための装置です。 |
